一、標準背景與意義
GB/T 36363-2018《鋰離子電池用聚烯烴隔膜》該標準適用于鋰離子電池用聚烯烴隔膜,包括鋰離子涂覆隔膜(即涂層聚烯烴隔膜),為行業提供了統一的檢測標準。
透氣度是衡量鋰離子電池隔膜性能,直接影響電池的電解液浸潤性、鋰離子遷移速率、熱穩定性和循環壽命。標準明確規定,透氣度測試需在常壓環境下,通過施加1.21 kPa的恒定壓力,測定100 mL空氣通過面積為6.45 cm2隔膜所需的時間(單位:s/100 mL)。
二、王研式法透氣度測定原理
王研式法(Gurley法)是一種基于體積法的透氣度測試技術,其核心原理如下:
壓力控制:在測試環境中施加1.21 kPa的恒定壓力差
氣體流動:干燥空氣作為試驗氣體,在壓力差作用下通過面積為6.45 cm2(或3.21 cm2)的隔膜樣品
時間記錄:記錄100 mL氣體完全透過樣品所需的時間(單位:秒/100 mL,s/100 mL)
單位換算:可轉換為μm/(Pa·s)單位,1 s/100 mL = 1 μm/(Pa·s)
三、王研式法透氣度測試流程
1、樣品制備
從膜卷上沿縱向間隔150 mm裁取3塊試樣
隔膜寬度≥100 mm,取100 mm×100 mm樣品;寬度<100 mm,按實際寬度裁剪
樣品密封保存,避免受潮或污染
在<40℃、10-35% RH環境中預處理24小時
2、儀器準備與校準
開機預熱5分鐘
對儀器進行校準,確保測量精度(壓力精度±0.01 kPa)
設置測試參數:壓力1.21 kPa,測試體積100 mL
3、測試操作流程
安裝樣品:將隔膜樣品平整置于上下測試腔之間,閉合夾具
壓力施加:緩慢升壓至目標壓力1.21 kPa
開始測試:啟動測試,記錄100 mL氣體通過樣品所需時間
數據記錄:記錄測試結果,單位為s/100 mL
重復測試:對3個樣品進行測試,取平均值作為最終結果
4、結果分析與判定
計算透氣度值:取3次測試結果的平均值
判定依據:符合GB/T 36363-2018標準要求的透氣度范圍
透氣度單位轉換:s/100 mL ? μm/(Pa·s)(1 s/100 mL = 1 μm/(Pa·s))
四、濟南中科電子儀器適配優勢

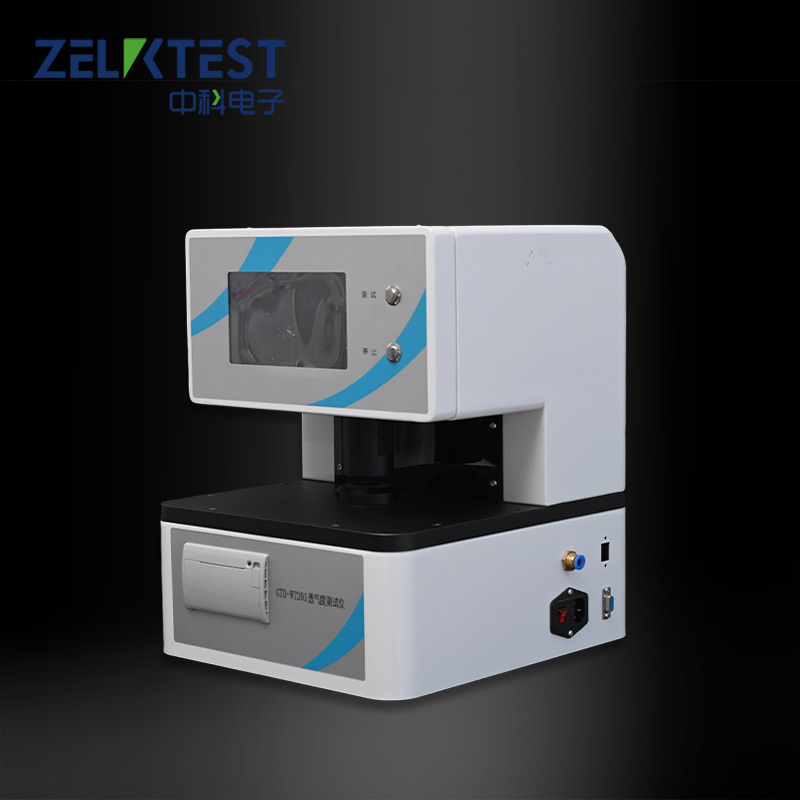

濟南中科電子研發的GTD-WT201 透氣度測試儀,是符合GB/T 36363-2018標準的專業設備。
該儀器采用大尺寸工業級彩色觸摸屏操控,提供標準與快速兩種測試模式,測試過程自動化程度高。
其核心優勢包括:壓力控制精度達±0.01 kPa,測試范圍30~30000 s/100mL,三腔獨立設計可同時測試3個樣品,支持s/100mL與μm/(Pa·s)雙模式顯示,配備溫濕度傳感器確保測試條件可追溯。
總結:
GB/T 36363-2018 王研式法透氣性測試是鋰離子涂覆隔膜質量控制的核心環節。通過嚴格遵循標準流程、采用GTD-WT201 透氣度測試儀及深度數據分析,可有效平衡隔膜的離子傳導性與安全性。
濟南中科電子持續為電池行業提供標準化檢測解決方案,致力于讓測試更智能,讓數據更精確。如需了解詳細測試流程或設備應用,可咨詢專業技術人員獲取支持。
